奥特 DVET-10视频显微镜(单筒)-奥特-DVET-10

  • 级别:研究级
  • 物镜方向:正置
  • 目镜:单目
  • 品牌属性:国产
水质、物性检测|||光学分析|||体视显微镜|||奥特DVET-10视频显微镜(单筒)
显微镜

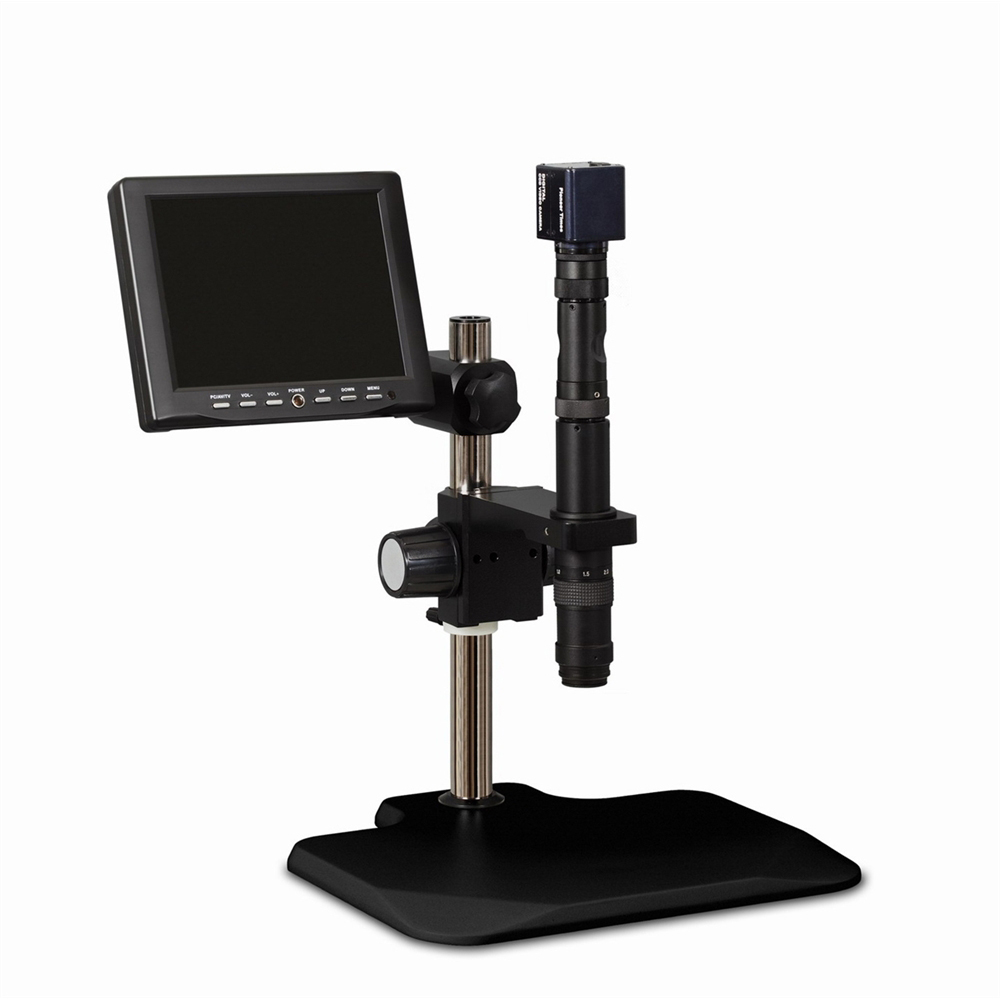

奥特 DVET-10视频显微镜(单筒)

技术特点


◇ 平行光路:采用积木式机构,附件齐全,适用面广泛,尤其适用于高精度检测和量测行业
◇积木式结构:可以接受同轴落射照明,偏光装置,内置分划板,可变光阑和手动3D装置等附件
◇无穷远光学系统:可以连接“无穷远”金相物镜,从而获得400×以上的光学放大倍数
◇体积紧凑,适用于客户各种使用空间,广泛应用于微电子,自动化监控和检测行业
DTX系列视频显微镜技术规格
变倍比1∶6.5
放大倍数7~45倍(变倍定位可选)
光学放大范围0.21×~ 36×
物方工作距离10mm×~333mm
标准配套 1×物镜和1×CCD目镜
 主机配合尺寸Φ39mm
 主机长度200mm
 工作距离96mm(1×物镜)

多功能附件,满足客户的各种需求


◇ 可调光阑装置(DT104102)—— 连接在目镜与变倍体之间
精巧的钢片式调节装置,有效控制通光孔径,从而达到加大景深的效果;
◇ 同轴光纤照明装置(DT105101/ DT105102)—— 连接在变倍体的下端
保证光照的强度,同时安装有偏光调节,能有效地抑制杂散光线的影响;
◇ 十字分划装置(DT106101)—— 连接在目镜与C口之间
显示器上十字分划线和图像清晰显示为客户提供定位、寻边等实用工具;
◇ 手动3D装置(DT101103)—— 与物镜端连接
360度旋转,使用户观察标本的角度从单一的正面观察扩展到三维全方
位多角度的观察,达到传统镜头无法实现的效果;
◇ 二维测量平台
用于25mm×25mm范围的平面二维零件的测量与观察,示值精度0.01mm。


摄像目镜:大视场设计,可连接1/3"和1/2"靶面的摄像头

目 镜

0.38×

0.5×

0.75×

1.5×

DT102101

DT102102

DT102103

DT102104

DT102105

DT102106

齐焦距离(mm)

67

90

135

180

270

360

设计长度(mm)

76

97

103

130

189

252

视 场 角

7.6°

配套物镜表

物 镜

0.3×

0.5×

0.75×

1.5×

DT103101

DT103102

DT103103

DT103104

DT103015

DT103106

齐焦距离(mm)

333

200

133

100

67

50

工作距离(mm)

331

198

131

96

63

46

视 场 角

19.5°

光学系统配置参数 "14"监视器,1/3"CCD摄像头

目镜

0.3×

0.5×

0.75×

1.0×

1.5×

2.0×

工作
距离

331

198

131

96

63

46

物镜

放大率

视场

放大率

视场

放大率

视场

放大率

视场

放大率

视场

放大率

视场

0.38×

4.65×-31×

77-12

6×-41×

59-9

9×-61×

39-6

12×-81×

29-4

18×-121×

19.6-3

24×-162×

14.7-2

0.5×

7.8×-51×

46-7

10×-68×

35-5

15×-101×

23.5-4

20×-135×

17.6-3

31×-203×

11.8-2

41×-270×

8.8-1.3

0.75×

11.6×-77×

31-4.7

15×-101×

23.5-3.6

23×-152×

15.7-2.4

30.6×-202×

12-1.8

46×-304×

7.8-1.2

61×-405×

6-0.9

1.0×

15.5×-102×

23-3

20×-135×

17.6-2.7

30.6×-202×

12-1.8

41×-270×

9-16

1×-405×

6-0.98

1.6×-540×

4-0.7

1.5×

23×-154×

15-2.3

31×-203×

11.8-1.8

46×-304×

7.8-1.2

61×-405×

6-0.99

2×-607×

4-0.61

22×-810×

3-0.4

2.0×

31×-205×

11.6-1.7

41×-270×

8.8-1.3

61×-405×

6-0.9

81.6×-540×

4-0.71

22×-810×

3-0.41

63×-1080×

2-0.3

3D观察装置

DTX系列视频显微镜外形尺寸图

DTX系列视频显微镜总配置图
