スタンダードコネクター|||ＯＭ１００７Ｓ-93-0727

OMNI®标准的合适的连接器连接器

可以连接到4〜10毫米0.5〜4mm的外径，帽小直径的聚丙烯盖的大直径的Delrin管管材。
三个小直径O型圈（一大一小，两个大）与小直径的上限。其中大直径O型圈直径大帽。
在连接器主体内的小直径的连接器1.5mm·大直径连接器4.7毫米的孔的直径。
不必要的口取下O形圈，可关闭（另售），很容易与PTFE锥无中心孔。
连接击穿电压通常340kPa。
2型或1型：连接方法。

金属・樹脂・磁製品・その他必需品|||ポリ・テフロン®製品

金属・樹脂・磁製品・その他必需品,スタンダードコネクター,ＯＭ１００７Ｓ,オムニフィットスタンダードコネクター,CONNECTOR,隔壁用細径2方コネクター

标准连接| | | OM1007S的商品介绍

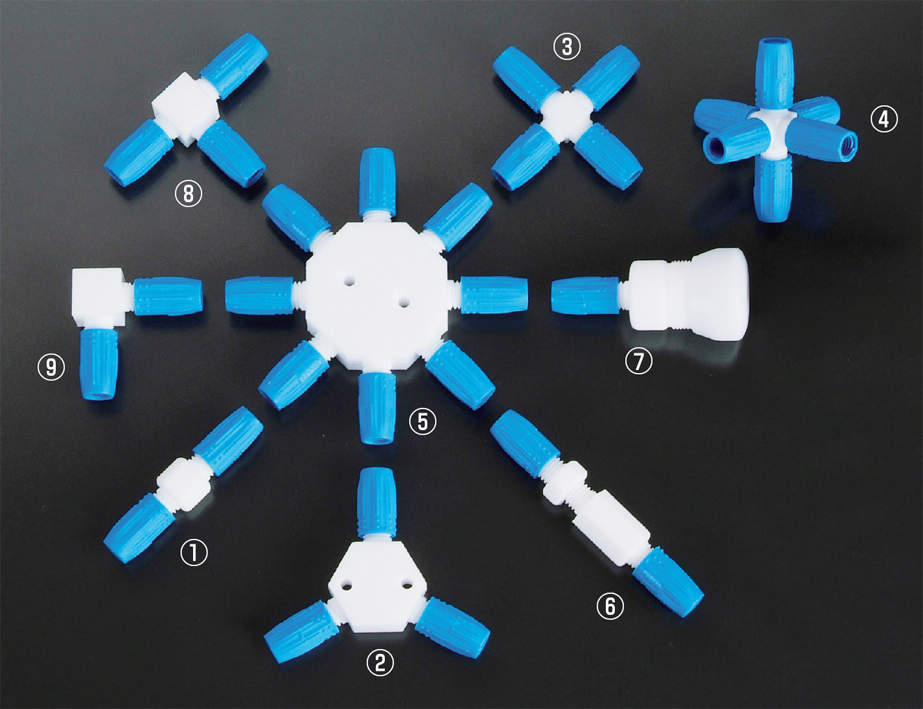

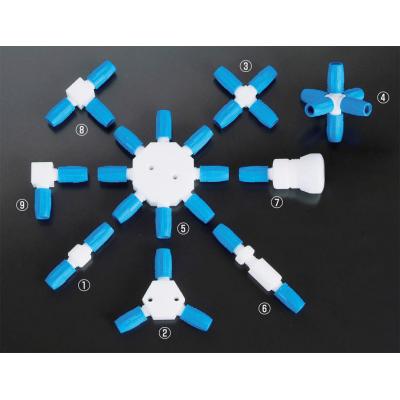

オムニフィット®スタンダードコネクターCONNECTOR

ポリプロピレン細径キャップには外径0.5～4mm、デルリン太径キャップには4～10mmのチューブ・パイプの接続可能。
細径キャップ内には細径Oリング3個(小1個、大2個)付。太径キャップには太径Oリング1個付。
コネクターボディ内の穴径は、細径コネクター1.5mm・太径コネクター4.7mm。
不要な口はOリングを取り除き、中央の穴なしPTFEコーンで簡単に閉鎖可能(別売)。
接続耐圧は通常340kPa。
接続方法：タイプ1またはタイプ2。

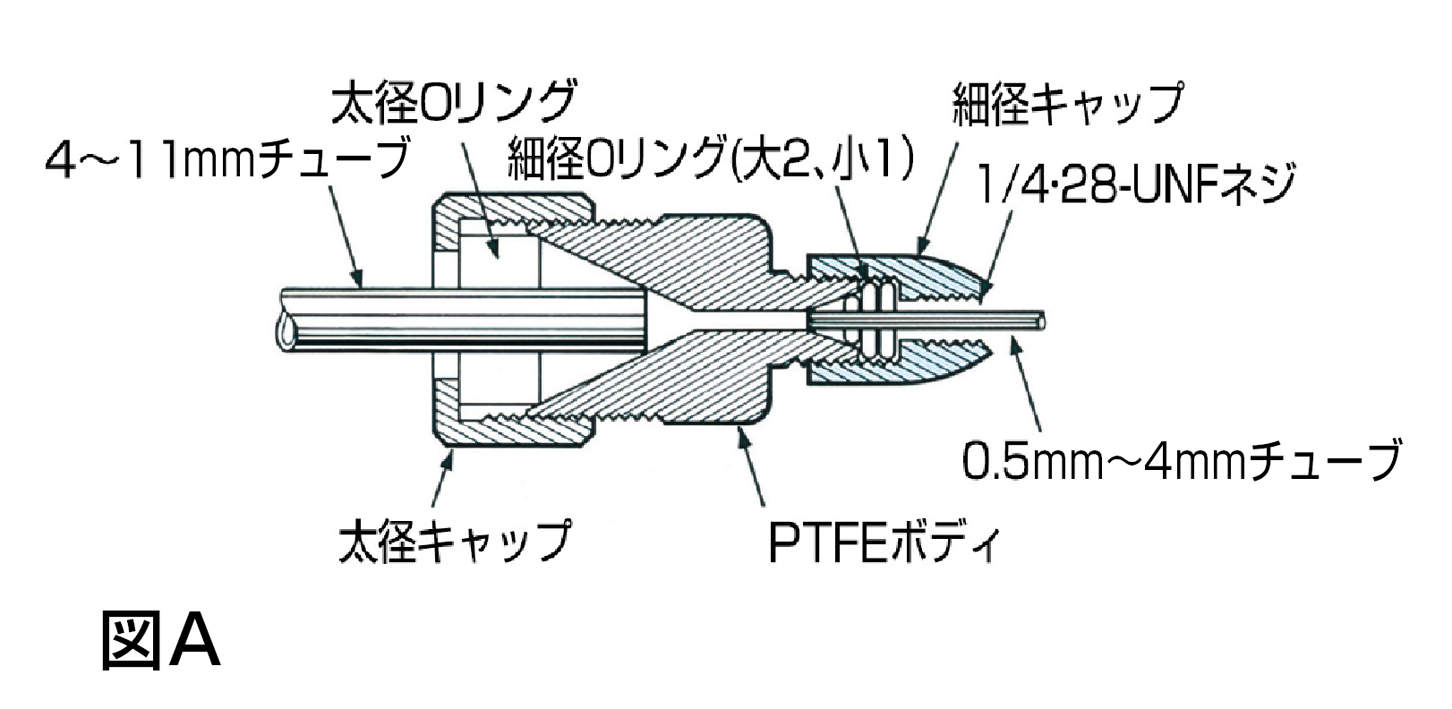

オムニフィット®チューブコネクターの接続方法　［タイプ1］……用途の広い標準的な接続方法　
●最も応用自在な方法です。チューブの先端を加工しないで、外径0.5mm～4mm(細径)、4～11mm(太径)までの尺寸もチューブ・パイプを簡単に接続できます。

オムニフィット®チューブコネクターの接続方法　［タイプ2］……高圧用の接続方法　

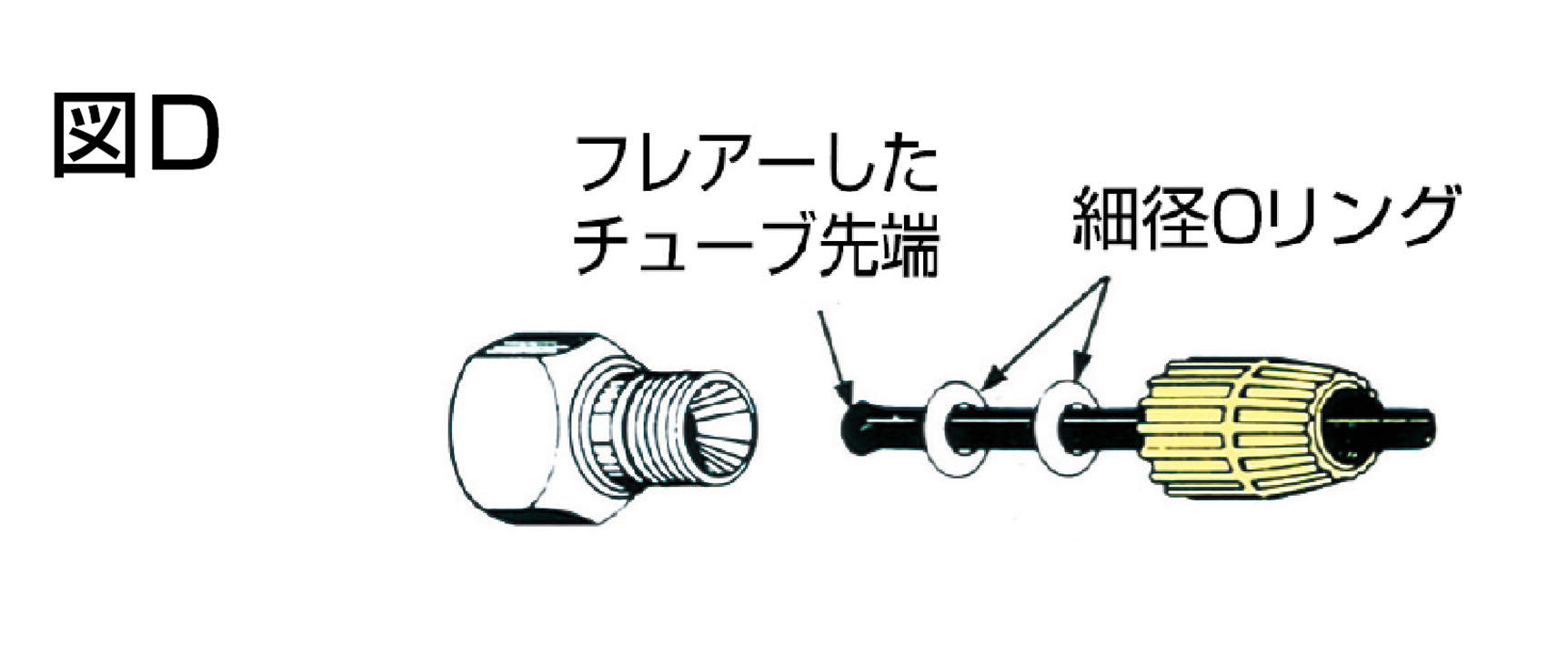

● より高圧のかかる場合で、タイプ1の方法では圧力ではずれてしまう危険性がある時に図Dのようにチューブ先端をフレアーします。これでチューブとOリングの密着性も高まり、しかもきれいにフレアーすれば、液はOリングに接することなく直接PTFEボディの中に入るようにもなります。Oリングはチューブ外径にあわせ、2個～3個使います（耐圧約50㎏f/cm2）。

商品货号	93-0727
商品名称	隔壁用細径2方コネクター
商品型号	OM1007S
库存数量(个)	请与我们联系
交货期信息	１周左右,由于进口原因，具体时间请与我们联系确认。
各种标识
全長(mm)	74
写真	6

※上述的商品信息中的交货期受库存与进口情况可能发生的变动，具体要求交货期请与我们联系确认，咨询电话：400-666-2192
※具体库存数请与我们联系确认，咨询电话：400-666-2192
